結構特點及用途：
單向密封氣動梅花型刀閘閥有閥板的上下直線運動來開啟和關閉管道，體積小結構長度短等優點。適用于紙廠，污水廠，礦場，水處理設備，膠質介質，安裝空間有限。預設有限的系統。
重要性能
公稱壓力：1.0MPa
適用溫度：-20~120℃
泄漏率: 普通型≤ 1%
氣源氣壓：6.0-8.0 bar
可燃性氣體電源電壓：220V或380VAC
設計/檢測標準
法蘭標準：GB9115-88
結構長度：GB12221
壓力標準：GB/T13927-92

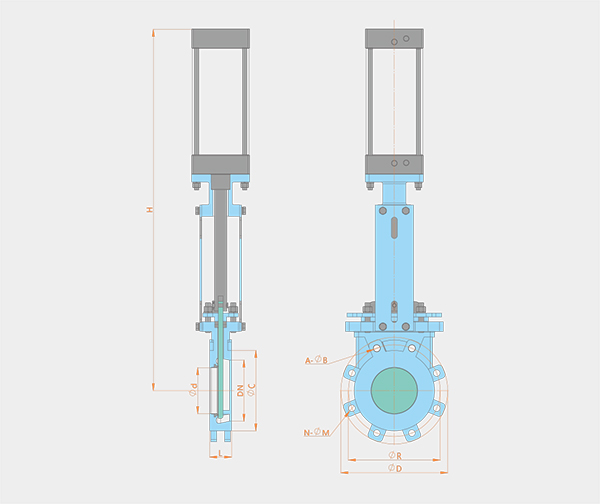

PN10連接尺寸
| DN | 0d | L | D | R | C | M | A-0B | H |
| 50 | 50 | 48 | 165 | 125 | 99 | M16 | 4-18 | 675 |
| 65 | 65 | 48 | 185 | 145 | 118 | M16 | 4-18 | 430 |
| 80 | 80 | 51 | 200 | 160 | 132 | M16 | 4-18 | 490 |
| 100 | 100 | 51 | 220 | 180 | 156 | M16 | 4-18 | 548 |
| 125 | 125 | 57 | 250 | 210 | 184 | M16 | 8-18 | 650 |
| 150 | 150 | 57 | 285 | 240 | 211 | M16 | 8-18 | 729 |
| 200 | 200 | 70 | 340 | 295 | 266 | M20 | 8-23 | 900 |
| 250 | 250 | 70 | 395 | 350 | 319 | M20 | 12-23 | 1040 |
| 300 | 300 | 76 | 445 | 400 | 370 | M20 | 12-23 | 1200 |
| 350 | 350 | 76 | 505 | 460 | 429 | M20 | 12-23 | 1370 |
| 400 | 400 | 89 | 565 | 515 | 480 | M24 | 16-27 | 1539 |
| 450 | 450 | 89 | 615 | 565 | 530 | M24 | 20-27 | 1663 |
| 500 | 500 | 114 | 670 | 620 | 582 | M24 | 20-27 | 1930 |
