產品介紹

結構特點及用途:
二片式高平臺法蘭球閥具有旋轉 90 度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉 90 度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用。

重要特點:
◎ 2片式浮動球閥
◎ 防吹出，防靜電閥桿
◎ ISO5211 直裝平臺
◎ PN25-PN40,150LB,300LB 標準
◎ 自適應密封結構設計
◎ 帶防火設計 ( 定制 )

設計/檢測標準:
設計標準: GB/T 12237 ASME B16.34
結構長度: GB/T 12221 ASME B16.1
法蘭標準: HG/T 20592 ASME B16.5
測試標準: BG/T 13927 API598

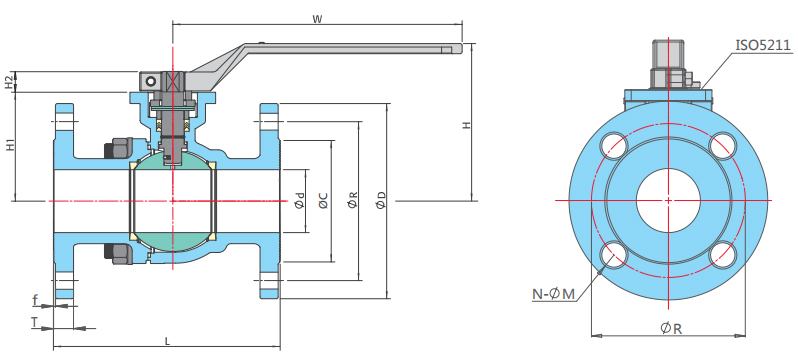

PN10-16連接尺寸

DN	d	L	D	D1	R f		H	Hl	H2	T	N	0M	ISO5211
1/2 -	15	130	95	65	45	2	76	49	8	16	4	14	F03	F05
3/4 -	20	130	105	75	55	2	80	54	8	18	4	14	F03	F05
1'	25	140	115	85	65	2	92	64	10	18	4	14	F04	F05
1-1/4"	32	165	140	100	78	2	102	71	10	18	4	18	F04	F05
1-1/2"	38	165	150	110	85	2	112	75	14	18	4	18	F05	F07
2"	49	203	165	125	100	2	122	85	14	18	4	18	F05	F07
2-1/2'	65	222	185	145	120	2	168	100	18	18	8	18	F07	F10
3'	78	241	200	160	135	2	178	110	18	20	8	18	F07	F10
4"	98	305	220	180	155	2	198	130	18	20	8	18	F07	F10
5'	125	356	250	210	185	2	235	165	23	22	8	18	F10	F12
6"	150	394	285	240	210	2	288	172	28	22	8	22	F12	F14
8"	200	457	340	295	265	2	325	213	37	24	12	22	F12	F14

PN25-40連接尺寸

DN	d	L	D		DI		R f			H	Hl	H2	T		N	0M		ISO5211
1/2 -	15	130	95		65		45		2	76	49	8	16		4	14		F03	F05
3/4-	20	130	105		75		55		2	80	54	8	18		4	14		F03	F05
1'	25	140	115		85		65		2	92	64	10	18		4	14		F04	F05
1-1/4"	32	165	140		100		78		2	102	71	10	18		4	18		F04	F05
1-1/2"	38	165	150		110		85		2	112	75	14	18		4	18		F05	F07
2'	49	203	165		125		100		2	122	85	14	20		4	18		F05	F07
2-1/2"	65	222	185		145		120		2	168	100	18	22		8	18		F07	F10
3"	78	241	200		160		135		2	178	110	18	24		8	18		F07	F10
4"	98	305	235		190		160		2	198	130	18	24		8	22		F07	F10
5'	125	356	270		220		188		2	235	165	23	26		8	26		F10	F12
6"	150	394	300		250		218		2	288	172	28	28		8	26		F12	F14
8"	200	457	PN25	PN40	PN25	PN40	PN25	PN40	2	325	213	37	PN25	PN40	12	PN25	PN40	F12	F14
			360	375	310	320	278	282					30	34		26	30

150LB連接尺寸

DN	d	L	D	D1	R	H	Hl	H2	f	T	N	0M	ISO 5	J211
1/2"	15	108	90	60.3	34.9	76	49	8	1.6	9.6	4	16	F03	F05
3/4"	20	117	100	69.9	42.9	80	54	8	1.6	10.5	4	16	F03	F05
1"	25	127	110	79.4	50.8	92	64	10	1.6	11.2	4	16	F04	F05
1-1/4"	32	140	115	88.9	63.5	102	71	10	1.6	12.8	4	16	F04	F05
1-1/2"	38	165	125	98.4	73	112	75	14	1.6	14.3	4	16	F05	F07
2"	49	178	150	120.7	92.1	122	85	14	1.6	15.9	4	19	F05	F07
2-1/2"	65	190	180	139.7	104.8	168	100	18	1.6	17.5	4	19	F07	F10
3"	78	203	190	152.4	127	178	110	18	1.6	22.3	4	19	F07	F10
4"	98	229	230	190.5	157.2	198	130	18	1.6	22.3	8	19	F07	F10
5"	125	356	255	215.9	185.7	235	165	23	1.6	22.3	8	22	F10	F12
6"	150	394	280	241.3	215.9	288	172	28	1.6	23.9	8	22	F12	F14
8"	200	457	345	298.5	269.9	325	213	37	1.6	27	8	22	F12	F14

300LB連接尺寸

DN	d	L	D	DI	R	H	Hl	H2	f	T	N	0M	ISOS	i211 I
1/2"	15	140	95	66.7	34.9	76	49	8	2	12.7	4	16	F03	F05
3/4"	20	152	115	82.6	42.9	80	54	8	2	14.3	4	19	F03	F05
1"	25	165	125	88.9	50.8	92	64	10	2	15.9	4	19	F04	F05
1-1/4"	32	178	135	98.4	63.5	102	71	10	2	17.5	4	19	F04	F05
1-1/2"	38	190	155	114.3	73	112	75	14	2	19.1	4	22	F05	F07
2"	49	216	165	127	92.1	122	85	14	2	20.7	8	19	F05	F07
2-1/2"	65	241	190	149.2	104.8	168	100	18	2	23.9	8	22	F07	F10
3"	78	282	210	168.3	127	178	110	18	2	27	8	22	F07	F10
4"	98	305	255	200	157.2	198	130	18	2	30.2	8	22	F07	F10
5"	125	381	280	235	185.7	235	165	23	2	33.4	8	22	F10	F12
6"	150	403	320	269	215.9	288	172	28	2	35	12	22	F12	F14
8"	200	502	380	330.2	269.9	325	213	37	2	39.7	12	26	F12	F14
